Κεραμικό φίλτρο αφρού
Ένα θωρακισμένο θωρακιστικό θάλαμο είναι ένα θωρακιστικό θάλαμο που ενσωματώνεται στο μονοπάτι ροής του λιωμένου μετάλλου (συνήθως μεταξύ του φούρνου και της μονάδας χύτευσης).Κεραμικό φίλτρο αφρού (CFF), μια πορώδης κεραμική πλάκα σχεδιασμένη για να παγιδεύει φυσικά μη μεταλλικές ενσωματώσεις (ακαθαρσίες) καθώς χύνεται μέσα της το λιωμένο αλουμίνιο.
Το σύστημα αυτό αποτελεί βασική και τυποποιημένη τεχνολογία στα σύγχρονα χυτήρια αλουμινίου και τα χυτοστάσια για την παραγωγή προϊόντων χύτευσης υψηλής ποιότητας και χωρίς ελαττώματα.
Σκοπός και Γιατί Είναι Απαραίτητη
Το λιωμένο αλουμίνιο περιέχει πάντα στερεές προσμείξεις που ονομάζονταιΣυμπεριλήψειςΤα στοιχεία αυτά περιλαμβάνουν:
- Οξείδια:(Al2O3) από την οξείδωση της επιφάνειας κατά την τήξη και τη μεταφορά.
- Σπινέλ:Σύνθετα οξείδια που περιέχουν συχνά μαγνήσιο.
- Καρβίδια:Από επένδυση ή εργαλεία.
- Πυρηνικά σωματίδια:Η διάβρωση από τις επιφάνειες και τις κοιλότητες των φούρνων.
- Συγκεντρώσεις:Συγκεντρώσεις αυτών των σωματιδίων.
Εάν δεν αφαιρεθούν, αυτές οι ενσωματώσεις οδηγούν σε:
- Κακή επιφάνεια.
- Μειωμένες μηχανικές ιδιότητες (δύναμη, ευκαμψία).
- Πορώσεις και ελαττώματα στα τελικά προϊόντα.
- Καταστροφική αποτυχία σε εφαρμογές υψηλής ακεραιότητας όπως αεροδιαστημικά ή αυτοκινητοβιομηχανικά εξαρτήματα.
Το κουτί CFF είναι η πιο αποτελεσματική και ευρέως χρησιμοποιούμενη μέθοδος για την αφαίρεση αυτών των ενσωματώσεων.
Βασικά στοιχεία του συστήματος φιλτραρίσματος
Ένα τυπικό σύστημα αποτελείται από τρία κύρια μέρη:
1Το κουτί φίλτρου (ή το κουτί φίλτρου):
- Ένα ανθεκτικό ατσάλινο κιβώτιο βαριά στρωμένο με πυρόστακτο τσιμέντο ή προφυλακτικά πυρόστακτα πάνελ.
- Σχεδιασμένο για να συγκρατεί λιωμένο αλουμίνιο και να αντέχει θερμικά σοκ και χημική διάβρωση.
- Έχει πηγάδι εισόδου (όπου εισέρχεται το μέταλλο) και πηγάδι εξόδου (όπου βγαίνει το φιλτραρισμένο μέταλλο).
- Συχνά περιλαμβάνει σύστημα θέρμανσης (αέριο ή ηλεκτρικό) για την πρόληψη της κατάψυξης του μετάλλου.

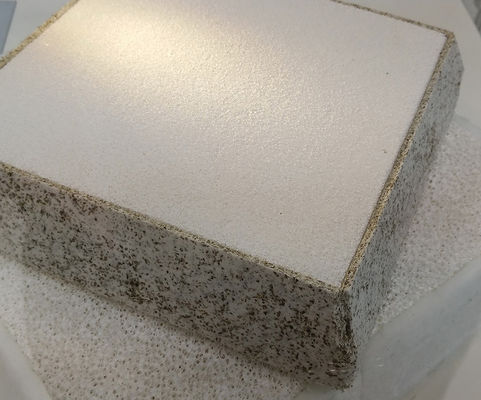

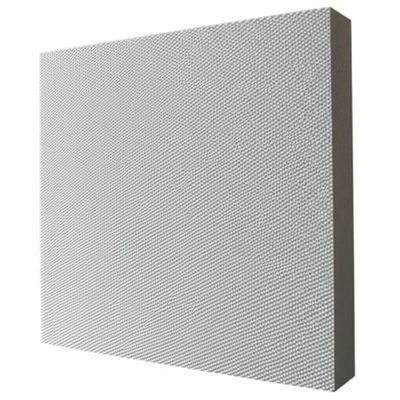

2. Το κεραμικό φίλτρο αφρού (CFF):

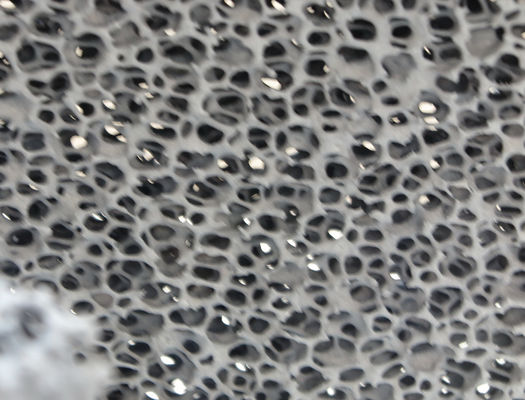

Η καρδιά του συστήματος είναι μια τρισδιάστατη, ανοιχτή δομή αφρού κατασκευασμένη από υλικά όπως:
- Αλουμίνιο (Al2O3)
- Ζυρκόνιο (ZrO2)
- Καρβίδιο του πυριτίου (SiC)
Διακρίνεται από τηνΠοροι ανά ίντσα (PPI):
- 10-20 PPI:Σφαιρίσματα που χρησιμοποιούνται για την επεξεργασία του υλικού
- 30-50 PPI:Το πιο κοινό εύρος για γενική χύτευση (π.χ. σφαιρίδια εκτόξευσης, ίνγκο χύτευσης).
- 50-80 PPI:Ωραίο φιλτράρισμα για προϊόντα υψηλής ποιότητας όπως αεροδιαστημικά φύλλα, φύλλα και κρίσιμα χυτήματα.
Τα φίλτρα είναι εύθραυστα και πρέπει να χειρίζονται προσεκτικά πριν από τη χρήση.
3Το σύστημα συμπίεσης και σφράγισης του φίλτρου:
- Ένα φιαλίδιο από κεραμικό χαρτί υψηλής θερμοκρασίας τοποθετείται μεταξύ του φίλτρου και του πέλματος του κουτιού.
- Αδέσμη συγκράτησηςή η ανθεκτική σφιγκτήρα χρησιμοποιείται για να πιέσει το φίλτρο κάτω σε αυτή την συμπίεση, δημιουργώντας μια σφραγίδα που αναγκάζειΌλατο λιωμένο μέταλλο να ρέει μέσα από το φίλτρο, όχι γύρω από αυτό.
Πώς Λειτουργεί: Η Διαλογή
Η διαδικασία είναι κυρίωςδιήθηση βαθιάς κλίμακας, που περιλαμβάνει δύο κύριους μηχανισμούς:
1Μηχανοκίνητο σίτισμα:
Μεγάλες ενσωματώσεις και συστάδες εμποδίζονται φυσικά στην επιφάνεια του φίλτρου επειδή είναι μεγαλύτερες από τα ανοίγματα πόρων του φίλτρου.
2Βαθμός φιλτραρίσματος:
Καθώς μια τούρτα από ενσωματώσεις συσσωρεύεται στην επιφάνεια, αυτή η ίδια γίνεται ένα στρώμα φίλτρου.
Μικρότερες ενσωματώσεις παγιδεύονταιεντόςτο περίπλοκο τρισδιάστατο δίκτυο των κυψελών του φίλτρου μέσω μηχανισμών:
- Αναχαίτιση:Τα σωματίδια αγγίζουν και προσκολλούνται στα τοιχώματα του φίλτρου.
- Βραουνική διάχυση:Πολύ λεπτά σωματίδια παρασύρονται και συγκρούονται με τα κύτταρα.
- Δορυφορική αποσύνθεση:Τα σωματίδια αποθηκεύονται στα κύτταρα.
- Αδυναμική αντίδραση:Τα σωματίδια δεν μπορούν να ακολουθήσουν τη στρογγυλή πορεία ροής και να επηρεάσουν το κεραμικό υλικό.
Ο συνδυασμός αυτός παρέχει εξαιρετικά υψηλή απόδοση διήθησης, συχνά > 95%.
